3D сканеры

3D-сканеры - это устройства, которые анализируют реальный объект или окружение для сбора данных о его форме и внешнем виде (например, цвете). Собранные данные затем используются для построения цифровой 3D-модели этого объекта.

Вот некоторые ключевые моменты о 3D-сканерах:

Принцип работы:

Существует множество различных технологий 3D-сканирования, но большинство из них можно отнести к следующим категориям:

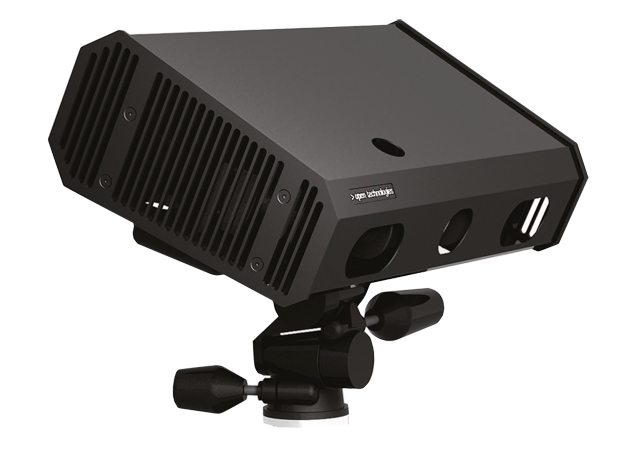

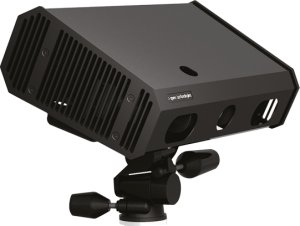

  • Триангуляция (структурированный свет): Проецируют на объект определенный световой узор (часто полосы или точки). Камера фиксирует искажение этого узора, и на основе этого вычисляется геометрия поверхности.
  • Лазерное сканирование: Используют лазерный луч для сканирования объекта. Время прохождения лазерного луча до объекта и обратно используется для определения расстояния, а затем для построения 3D-модели. Существуют фазовые и импульсные лазерные сканеры.
  • Фотограмметрия: Использует серию 2D-изображений объекта, сделанных с разных углов, для восстановления его 3D-формы. Программное обеспечение анализирует изображения и определяет общие точки для построения 3D-модели.

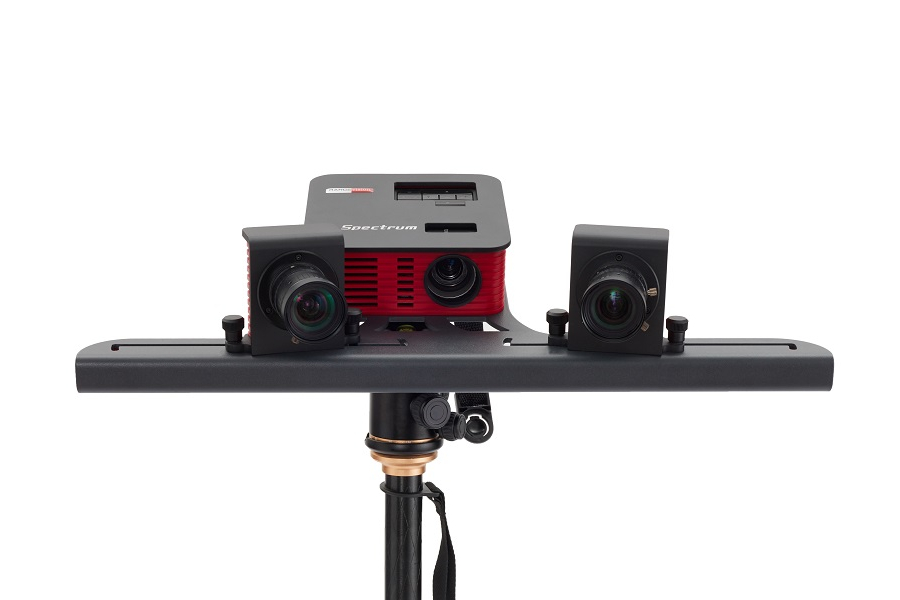

  • Структурный свет (Structured Light Scanning): Проецирует на объект специальный световой паттерн, обычно полосы или сетку, и анализирует искажение этого паттерна, чтобы вычислить 3D-форму объекта.
  • Компьютерная томография (КТ): В основном используется в медицине и промышленности для неразрушающего контроля. Получает серию 2D-рентгеновских снимков объекта с разных углов, которые затем объединяются для создания 3D-модели его внутренней структуры.

Типы 3D-сканеров:

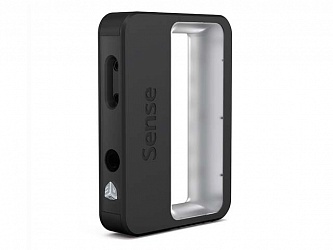

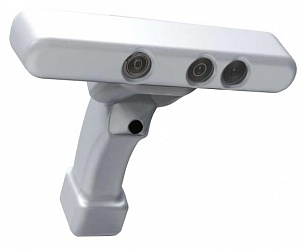

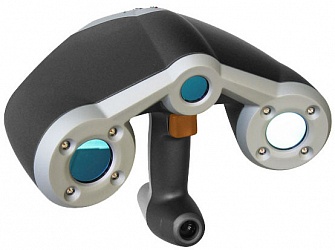

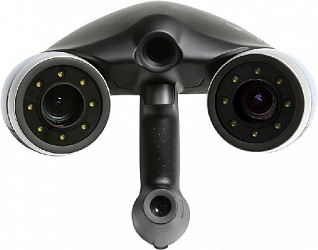

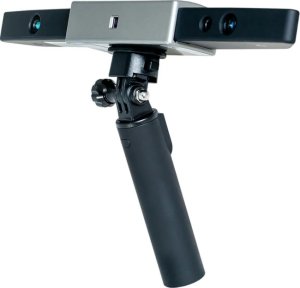

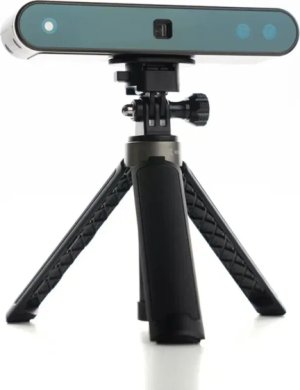

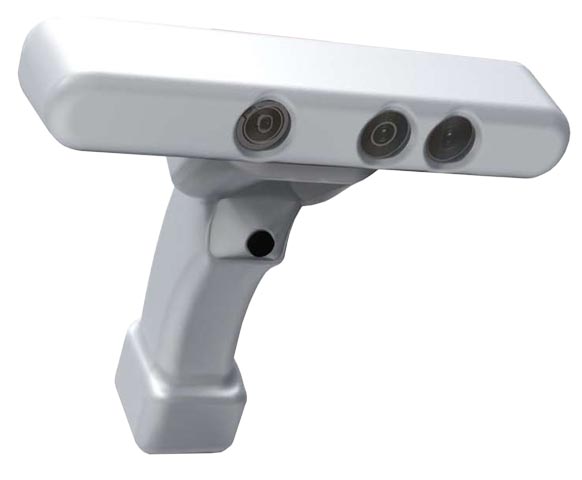

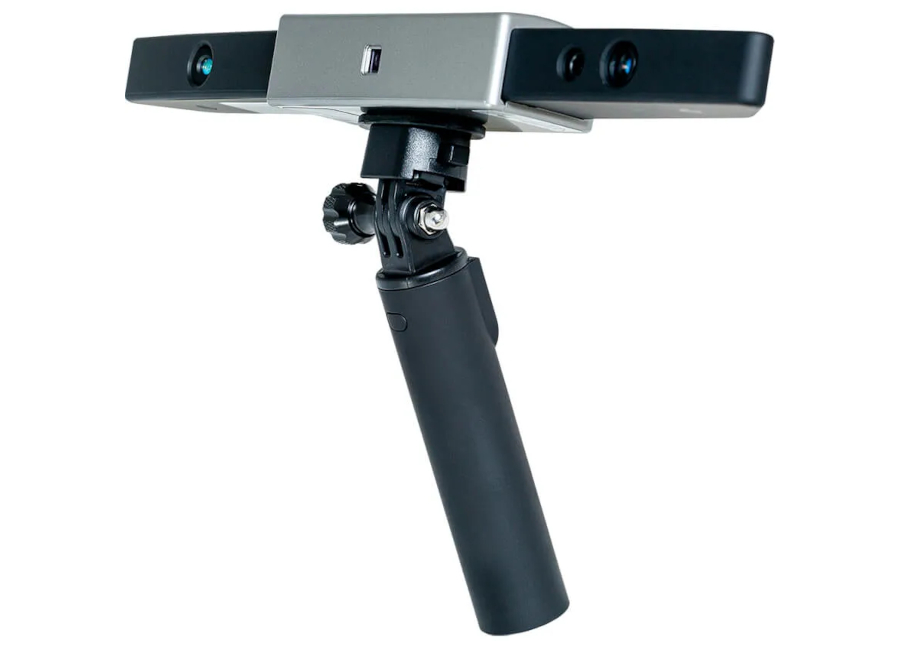

  • Ручные сканеры: Оператор держит сканер в руке и перемещает его вокруг объекта. Обычно более гибкие и подходят для сканирования объектов сложной формы или больших размеров.

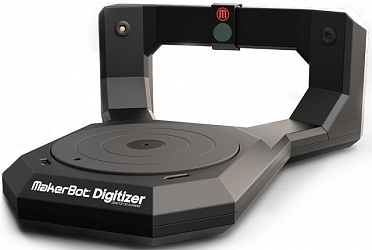

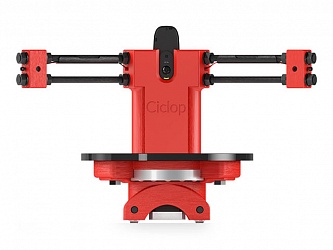

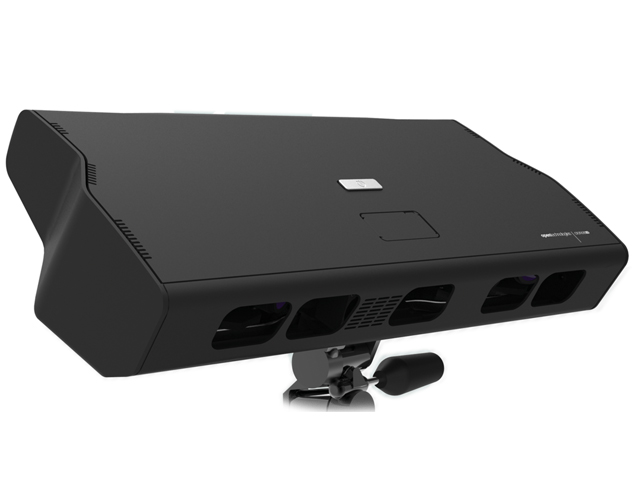

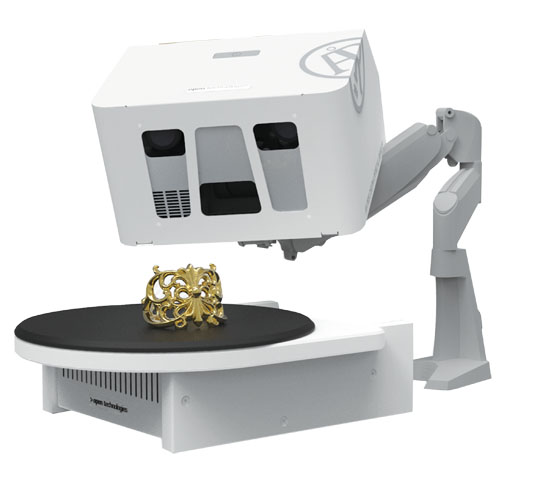

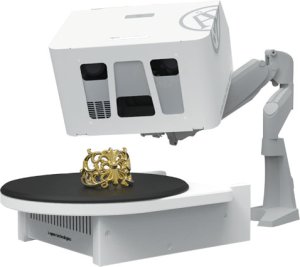

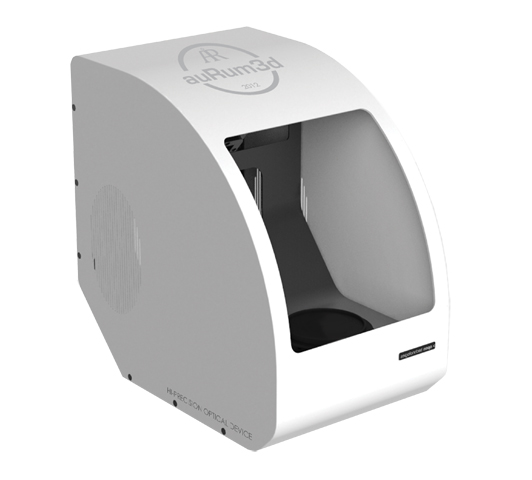

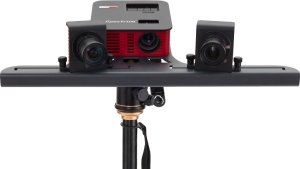

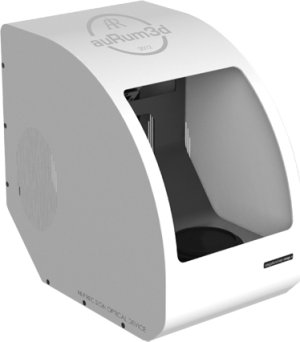

  • Стационарные сканеры: Объект помещается на платформу или вращающийся стол, а сканер остается неподвижным. Обычно обеспечивают более высокую точность и разрешение, но ограничены размером сканируемого объекта.
  • Промышленные 3D-сканеры: Используются в промышленности для контроля качества, обратного инжиниринга и других применений. Обычно обладают высокой точностью и надежностью.
  • 3D-сканеры для тела: Специально разработаны для сканирования человеческого тела. Используются в медицине, фитнесе, моде и других областях.

Применение 3D-сканеров:

3D-сканеры используются в широком спектре областей, включая:

  • Промышленность: Контроль качества, обратный инжиниринг, прототипирование, автоматизация производства.
  • Медицина: Создание протезов и ортезов, планирование операций, отслеживание изменений тела.
  • Культура и искусство: Сохранение исторических артефактов, создание виртуальных музеев.
  • Строительство и архитектура: Сканирование зданий и сооружений для создания BIM-моделей, мониторинг деформаций.
  • Игры и развлечения: Создание 3D-моделей персонажей и окружения.
  • Криминалистика: Сканирование мест преступлений для сохранения доказательств.
  • Мода и розничная торговля: Создание одежды на заказ, виртуальная примерка.
  • Образование: Обучение 3D-моделированию и сканированию.

Плюсы 3D-сканирования:

  • Быстрое создание 3D-моделей: Значительно быстрее, чем ручное моделирование.
  • Точность: Может обеспечить высокую точность измерений.
  • Воспроизводимость: Позволяет создавать точные копии существующих объектов.
  • Автоматизация: Может быть интегрировано в автоматизированные производственные процессы.
  • Неразрушающий контроль: Позволяет получить информацию об объекте, не повреждая его.

Минусы 3D-сканирования:

  • Стоимость: Некоторые 3D-сканеры могут быть дорогими.
  • Требования к освещению: Некоторые технологии требуют определенного освещения для работы.
  • Ограничения по материалам: Некоторые материалы, такие как прозрачные или отражающие, могут быть сложными для сканирования.
  • Необходимость постобработки: Собранные данные часто требуют постобработки для создания чистой и точной 3D-модели.
  • Кривая обучения: Некоторые типы сканеров и программного обеспечения требуют определенного уровня знаний и опыта.

Выбор 3D-сканера:

Выбор подходящего 3D-сканера зависит от конкретных задач и требований. Необходимо учитывать такие факторы, как:

  • Точность: Какая точность необходима для ваших применений?
  • Размер объекта: Какой размер объектов вы планируете сканировать?
  • Тип объекта: Какие материалы и геометрию имеют объекты, которые вы планируете сканировать?
  • Бюджет: Сколько вы готовы потратить на 3D-сканер?
  • Портативность: Нужен ли вам портативный сканер или стационарный?

В заключение, 3D-сканеры - это мощные инструменты, которые могут значительно упростить и ускорить процесс создания 3D-моделей реальных объектов. Разнообразие технологий и типов сканеров позволяет выбрать оптимальное решение для различных задач и областей применения.
