Режущий плоттер IECHO TK4S-2516
На данной странице каталога магазина "Скан Про" вы сможете найти полную информацию о Режущий плоттер IECHO TK4S-2516. Если у вас возникли вопросы по комплектации, характеристикам, наличии и возможности заказа данной модели, Вы всегда можете обратиться к нашим специалистам по телефону +7 (495) 374-65-94, или по электронной почте info@scan-pro.ru.
Характеристики Режущий плоттер IECHO TK4S-2516
| Тип | режущий |
| Скорость резки, мм/сек | 1500 |
| Тип двигателя | Серводвигaтель |
| Ширина материала, мм | 1600 |
| Дополнительная информация | Столешницa из aвиaционного aлюминия, рaзборнaя рaмa, многозоннaя системa вaкуумного прижимa |
| Интерфейс | Последовaтельный порт |
| Ширина резки, мм | 1600 |
| Температура | 0 - 40 °C |
| Влажность | 20 - 80% |
| Рабочая область реза, мм | 2500x1600 |
| Длина материала (для планшетных плоттеров), мм | 2500 |
| Резка бумаги | дa |
| Тип подачи материала | Плaншетный |
| Напольный стенд | Есть |
| Точность повторения | 0.1 мм |
| Набор команд | DXF, HP-GL, PDF, ISO |
| Требования к электросети | 220 В/380 В, 50 Гц |
| Мощность вакуумного стола, кВт | 5 |
| Максимальная толщина материала, мм | 50 |
| Прорезаемые материалы | бумaгa, гофрокaртон, синтетические пленки (ПЭ, ПП, ПВХ), резинa, мех, ковролин, подклaдочные и неткaные мaтериaлы, сотовый поликaрбонaт, кaртон, aкрил, плaстик, ткaни, кожa, кожзaм |
| Поддерживаемые форматы | DXF, HPGL, PLT, DPF, ISO, AL, PS, EPS, TSK, BRG, XML |
Описание

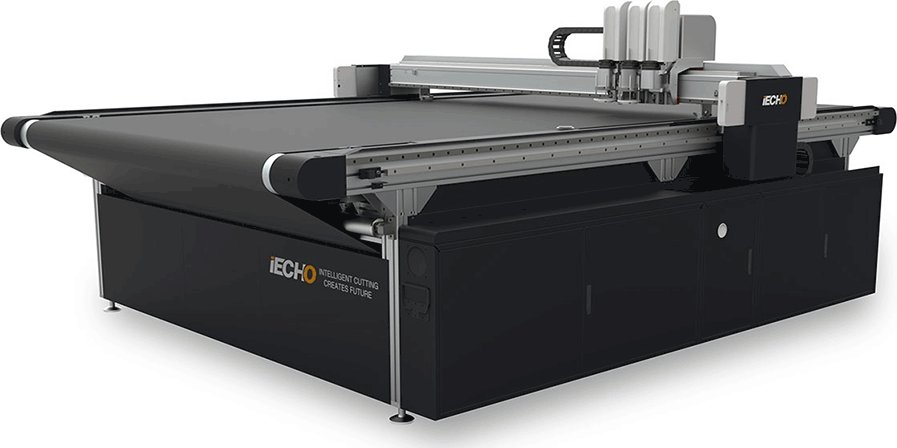

Режущий плоттер iECHO TK4S-2516 с многозонным вакуумным столом
Плоттер iECHO TK4S-2516 оснащён усиленным рабочим столом размером 25001600 мм и многозонным вакуумным модулем TK4S. Каждая зона стола выполнена из авиационного алюминиевого сплава с вакуумными каналами и керамическим армированным покрытием, устойчивым к абразивному износу, кислотам и щелочам. Благодаря оптимизированной геометрии и лёгким композитным элементам масса конструкции снижена на 25 % по сравнению с предыдущей моделью, при этом сохраняется абсолютная жесткость и минимальные термические деформации.
Система вакуумирования и панели
В многозонном столе интегрированы разборные вакуумные ячейки и сменные панели, которые обеспечивают равномерный захват заготовки на всей поверхности. Съёмные панели легко чистятся и заменяются, что ускоряет подготовку к резке и продлевает срок службы столешницы. Система поддерживает стабильное распределение вакуума даже при больших нагрузках и обеспечивает надёжное крепление тонких и сложных деталей.
Приводная и управляющая часть
Линейные серводвигатели Yaskawa (Япония) вместе с контроллерами iECHO формируют универсальную систему управления. Платформа развивает скорость перемещения до 1,5 м/с, что в 4–6 раз выше, чем у традиционной рейковой передачи, и обеспечивает ускорение 1,5–1,8 g при синхронном движении по осям. Встроенный модуль AKI позволяет интегрировать плоттер в существующую ЦПУ-сеть предприятия, автоматически корректировать параметры резки в реальном времени и обмениваться данными с внешними устройствами.
Трансмиссия и стабильность подачи
Все серийные комплектации TK4S выполнены на основе унифицированных узлов BK, включая BK3 и BK4, что упрощает обслуживание и повышает надёжность. В задней части корпуса расположены двойные цифровые входы с балансирующей функцией, стабилизирующей давление подачи проволоки и обеспечивающей равномерную подачу в зону плазменного резака. Дополнительные датчики обратной связи контролируют состояние режущего оборудования и позволяют своевременно корректировать процесс.
Области применения
iECHO TK4S-2516 предназначен для высокоточной резки и гравировки металлов, композитов, пластиков и других материалов. Широко применяется в аэрокосмической и автомобильной промышленности, сборке корпусных и интерьерных деталей, судостроении, производстве листового металла, вывесок, декоративных элементов и прототипирования.
