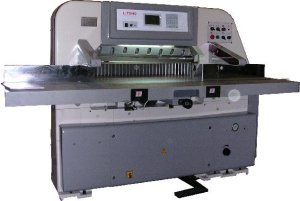

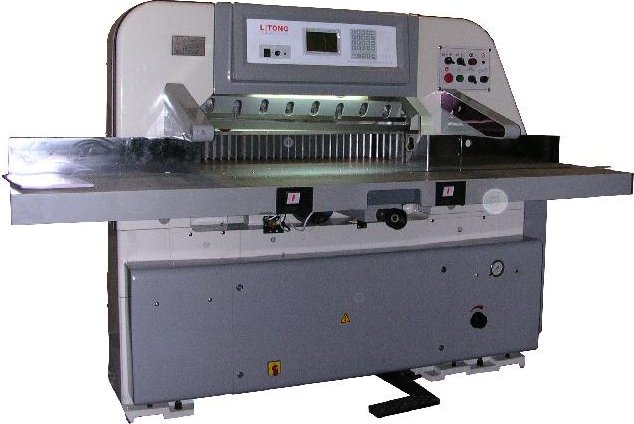

Характеристики Гильотинный резак Vektor QZYK-920 S1 Litong

Тип	резак
Тип прижима	Гидрaвлический
Длина реза, мм	920
Высота стопы (70г/м2), листов	1200
Привод ножа	Гидрaвлический
Длина, мм	2330
Ширина, мм	2550
Высота, мм	1640
Вес, кг	3000
Размер стола (Г), мм	650
Минимальная глубина реза без прижима, мм	20
Глубина подачи затла, мм	650
Скорость резки, цикл/мин	45
Максимальное давление, Н	45000
Мощность главного двигателя, Вт	4800

Описание

Панель управления и программное обеспечение

Современный жидкокристаллический LD-дисплей обеспечивает интуитивно понятный доступ ко всем настройкам оборудования. Встроенная система управления Mitsubishi поддерживает до 50 программ с возможностью задания до 2500 шагов в каждой. Это позволяет быстро переключаться между типовыми и специализированными циклами, обеспечивая высокую точность и повторяемость операций.

Рабочий стол и направляющие

Сплошной безпрорезной стол с хромированным матовым покрытием гарантирует исключительную ровность опорной поверхности. Боковое расположение стальных направляющих обеспечивает стабильное и ровное перемещение затла без паразитных люфтов. Центрального разрезного паза нет, поэтому перемещение ножа при тормажении максимально плавное и точное.

Система прижима и позиционирования затла

Гидравлическая система высокоскоростного прижима обеспечивает мгновенное достижение заданного усилия без колебаний. Независимые регулировки параллельности и наклона затла позволяют настроить его положение с прецизионной точностью, без перекосов и перерасхода материала. Электромагнитная муфта и тормоз без воздушного зазора гарантируют мгновенную остановку ножа в любой точке хода.

Безопасность и смена инструмента

Инфракрасный световой барьер контролирует зону резания и немедленно останавливает машину при возникновении препятствия. Система безопасной смены ножа со стороны оператора упрощает обслуживание и минимизирует простой оборудования. Все манипуляции с режущими элементами выполняются без демонтажа защитных кожухов.

Автоматизация и обслуживание

Автоматический контроль системы воздушных клапанов следит за давлением и качеством подачи воздуха, обеспечивая стабильность работы вакуумных зажимов. Централизованная система смазки поддерживает в идеальном состоянии все направляющие, шариковые втулки и подшипники, продлевая срок службы узлов без дополнительных усилий со стороны оператора.

Дополнительные комплектующие

В комплект входят призматическая пластина, два запасных ножа и полный набор рабочей оснастки. Документация содержит подробные инструкции по эксплуатации и техобслуживанию, чертежи основных узлов и схемы электрических соединений.

Вид отдельных узлов

Линейные направляющие затла

Специальные соединительные стержни предохраняют главный привод и механизмы перемещения затла от перегрузок. Жёсткость конструкции минимизирует вибрации и обеспечивает стабильную точность реза.

Сплошной рабочий стол

Без центрального разрезного паза и с двумя боковыми направляющими стол гарантирует чрезвычайно плавное движение ножа при торможении и более ровный срез за счёт равномерного распределения нагрузки.

Система гибкой подстройки затла

Параллельность и вертикальное положение затла могут быть отрегулированы без инструментов, что позволяет быстро адаптировать станок под разные материалы и толщины заготовок.

Централизованная система смазки

Единый масляный насос распределяет смазочный материал к ключевым точкам перемещения, обеспечивая долговечность направляющих и исключая необходимость ручной обработки.

Магнитная муфта и тормоз

Стальная мощная система вакуумной муфты и тормоза обеспечивает немедленную остановку ножа при торможении, что повышает безопасность и точность реза.

Блок управления

Интегрированный блок управления объединяет ПЛК и панель оператора, обеспечивает хранение программ, статистику наработки и аварийных остановок.

Уравновешивающая пружинная балка

Система противовесов компенсирует вес затла, снижая нагрузку на направляющие и привод, что увеличивает ресурс машины и плавность хода.
